USB車載充電器(WY-CAR001)修理 (2016/03/12 )
目的
・USB車載充電器(WY-CAR001)を修理します。WY-CAR001
は 2015/12/22 に Amazon から購入しました。
WIFIルーターを車で使うための電源とするためです。
昨日、車でWIFIルーターの電池の残量が1%なのに疑問を持ち原因を調べると、これが壊れていました。
そこで修理をすることにしたのです。
使用物
・AX3112データシート
・2.2uF / 50v セラコン
効果
・完璧!、直りました。
作業内容
・ヒューズをジャンパ、電源部セラコン交換→2.2uFへ
■ シーリングライト修理 (2013/10/27 )
目的
・
部屋の天井のシーリングライトを修理する。
使用物
・TR
・・・ 2SC3332
・IR2155
・・・ハーフブリッジドライバIC
・FET
効果
・完璧!、直りました。
注意
・最初見た時はヒューズが切れていた。このとき、ヒューズを替えたのがまずかった。
一瞬ですべてが壊れた。これを見た方は注意すること。そして、修理の極意、FETは
はずしておき、ICの電源に正しく電圧が戻るかを確認後、また、TRの壊れを確認して
から全ての電源を投入すること。
■ 電力コントローラー制作 (2013/02/11 )
目的
・
リクガメ用ヒーター、定格では熱すぎで亀さん避ける。
使用物
・トライアック(廃品利用)
・トリガーDI
・C+R+VR(廃品利用)
・コンセントプラグ・ソケット
・ケーブル(特価品)
・タッパー・等々
効果
・完璧:リクガメ上でおやすみ。
■ テスター修理 SANWA DA-53L (2013/02/10 )
不具合点
・
電源入らず
使用物
・サンドペーパー
・グリス
・ハンダ
・ヤスリ
手順
・接点磨き→グリスさし→組立
効果
・反応速く、快調。
■ YAMAHA A-5修理 (2013/01/27 )
不具合点
・
Rch変、バチバチ、SP出力オフセット電圧ありすぎ。
・
Rch、時々鳴らなくなる。
・
サビすっごーい。
使用物
・サンドペーパー
・半固定R
・ハンダ
・ヤスリ
手順
・サビ落とし、ばらし、交換、調整。
効果
・快調。
■ SANSUI AU-D607修理 (2011/07/29-8/8 )
不具合点
・
Rch音出ず( TONE ON時 )。
・
BIAS不安定(Rch)。 ・・・・・解決!! ( Rchドライバ段TR不良→交換)
使用物
・ZD
32v , TR ,半固定R
手順
・ばらし、交換、調整
効果
・快調。
■ 40W蛍光灯修理 (2011/04/17 )
不具合点
・
蛍光灯から異音発生、(ビィーンっていうやつ)
使用物
・40W
蛍光灯安定器(パナソニック製 ビバホームで購入)
手順
・安定器交換。
効果
・異音解消。快調。
■ 太陽電池 100W 発電テスト(2011/04/10)
使用物
・太陽電池
100W
手順
・アクティブ負荷、テスターを太陽電池へ接続。
・天候、電圧、電流を記録。
結果
・GOOD 、曇り:20W、薄日40W、バッテリー充電元へと計画。
■ 停電用AC電源自作(2011/03/13)
使用物
・車用バッテリー
12v36A
・車用ACインバーター 350W
・ノートPC用ACアダプタ( +15v
: 4A )
・ショットキーDi
手順
・ACアダプタ出力をショットキーDi経由でバッテリーへ接続。
・バッテリーからACインバーターへ接続。
効果
・GOOD 、3時間の停電も怖くない。
■ Galaxy tab Car用電源アダプターの自作、完成版 ( 2011/01/22-25)
不具合点(第一弾の問題点)
・ただ単に USB ソケットに 5v
のみを 準備しただけでは
Galaxy
tab は安定して充電状態にならない。(ならない場合: xを表示 )
・12vから5v変換に3端子レギュレータを使うと損失が多く、暑すぎる。
解析
・純正ACアダプターの解析。
結果、+D/-D 端子は約1.2vの電位と約 10kΩ程度の内部抵抗がある事が判明。
手順
・12vから5vを作る為に、3端子レギュからスイッチングタイプに変更。

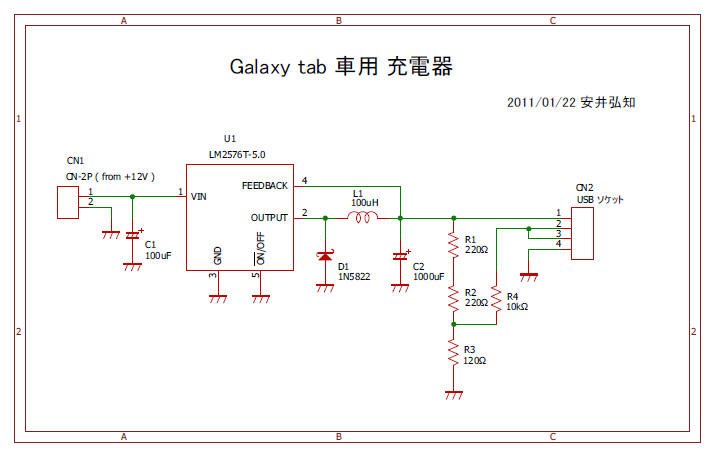

・右回路を作成(オリジナル)
効果
・完璧に Galaxy tab 電源アダプタ完成、充電状態も実現!
■ エコ窓カーテン自作( 2011/01/03)
使用物
・透明テーブルマット
・マジックテープ
不具合内容
・
窓が一重で寒い!、13年ものファンヒーター2機全開運転、壊れそう〜。
手順
・テーブルマットを窓内枠寸法へ切断。
・カーテンレールへ切断済みテーブルマットを暗示っくテープにて固定。
効果
・最高の断熱効果、13年ものファンヒーター1機弱運転へ省エネ。
・まとめ
■ 年代物腕時計ベルト延長( 腕時計コマ自作 SEIKO 7T59-7A00
) ( 2010/12/30)
使用物
・真鍮角柱棒
・真鍮平棒
・ステンレス棒
・半田(その他工具)
不具合内容等
・腕キチキチで圧迫感あり。
・メーカーにもコマ無し、扱いできず。
手順
・真鍮角柱棒切断 長x2 ,短x4
・真鍮平棒切断 適度 x 1
・上記部品半田付け
・ベルトピン抜き(千枚通し使用)
・組み立て
効果
・腕とベルトの間に適度に隙間ができて快調!
・まとめ
■ 天井照明器具修理
まとめ ( 2010/09/19)
・まとめ
・新品同様?に生き返り。
■ ビデオSG(VP-8400A)修理 ( 2010/06/27)
使用物
・VP-8400A
・ヒューズ(短型)
不具合内容
・信号出ず
手順
・ヒューズ交換(それだけ)
効果
・新品同様?に生き返り。
■ 流し(シンク)の水漏れ修理 ( 2010/06/27)
使用物
・流し排水栓(H650A)
・専用レンチ
不具合内容
・排水栓から水漏れ
手順
・排水栓交換
効果
・新品同様? に復活。
■ ラジオ修理 -4 ( 2010/06/16)
使用物
・ICF-EX5 (帰省で持って帰り)
・バーアンテナ
(SONYサービスから購入)
・
SG,オシロ 等
不具合内容
・バーアンテナ折れ( FMは正常 )
・AM受信メモリずれ、
手順
・バーアンテナ交換。
・調整 , トラッキング、受信
効果
・新品同様? に復活。
■ ラジオ修理 -3 ( 2010/06/16)
使用物
・RE-790 (帰省で持って帰り)
・AN217
(たまたま部品棚に在庫あり)
・電源トランス
(以前買っておいたもの)
・
SG,オシロ 等
不具合内容
・ダイヤルメモリバックライト点灯せず、
・動作しない。
手順
・トランス取りつけ、ACケーブル配線。
・AN217交換、
・調整 , トラッキング、受信
効果
・新品同様? に復活。
■ ラジオ修理 -2 ( 2010/06/06)
使用物
・ICF-SW7600
・電界コンデンサー(7個)
470uF/16 x 3,100uF/6.3 X 2 , 47uF/10 x 2
・
周波数カウンタ、プリアンプ、オシロ、SG 等
不具合内容
・AM / FM 感度不足
・低周波ゲイン不足
手順
・低周波増幅用 IC 電源C / GAIN - C / その他 X 2 交換
・調整 , VCO , IF x 2
効果
・新品同様? に復活。
■ 家の柵修理( 2010/05/08)
使用物
・ポール(何か不明)
手順
・折れた柵のポールへ上記ポールを差し込み
アルミサッシレールにて固定。
効果
・とりあえずレベルに完成。
■ 玄関鍵修理( 2010/05/06)
使用物
・自転車用グリス
手順
・取手外し→鍵外し→グリス塗布
効果
・見事新品同様に、
■ 溶接機 購入( 2010/04/24-5/9)
使用物
・Arcury80LunaII
効果
・自転車、HAMいろいろ使えそう。
・物干し骨組み溶接(ステンレス)、タイヤベース作成(HAM)
■ ハンディー掃除機修理 ( 2010/04/12)
使用物
・BLACK&DECKER Dustbuster
手順
・内蔵バッテリー撤去、エネループ購入。
・エネループ3本直結、内蔵バッテリーとする。
・充電器回路修正、4.5v MAX : 200mAへ
効果
・2004年製、もうニッカドへたっても仕方ないなぁ、
・1600mA -> 1900mAHMAX : 電流容量増えたし・・OK!!
■ ラジオ修理 ( 2010/04/04)
使用物
・ICF-SW7600
手順
・帰省( 3/26-28)で実家(奈良)から持って帰り、電源入るがVolMaxでも音が小さい。
・修理(検波後音質調整回路への電源デカップリング抵抗不良100Ω、交換)
効果
・約20前の十和田オーディオ飲み会を思い出す。SW-800設計してた頃。
・いいスピーカー使っている、まともだなぁ〜、いい音だし・・
■ チューナー修理 ( 2010/03/14)
使用物
・500円
手順
・ディスカウントショップにてチューナーを衝動買い。( 東京芝浦電気 Aurex ST-335 )
(電源入りませんとの事で格安 500円)
・修理(半田不良を修正、フロントパネル照明用電球への配線プリント板上)
・調整
→ 455 の感度最高へ。
→ 周波数メモリはだいたい実際と合っていたので、そのまま
→ エアチェック用SG(周波数ちょっと下、波形??だが、そのまま、まぁいいか)
効果
・二十数年前のチューナーの音の良さを再認識。
・メカ設計GOOD(上、下、パネル外すと調整可能)
■ ADes を解約した ( 2010/01/23)
使用物
・ADes
手順
・宇都宮ウィルコム
効果
・経費節減。(お役全う)
■ X3 を iQにした ( 2009/11/15)
使用物
・なし
手順
・ディーラーへ電話。
効果
・経費節減。
■ WinDVD 2010 Pro 購入( 2009/11/15)
使用物
・なし
手順
・Vectorを利用 -> Yahooウォレットにて支払。
効果
・DIGAで録したDVDをPCにて観賞。
■ ネットブック? Lavie BL300/T の高速化(ReadyBoost
)
ReadyBoost の仕組み
・HDDキャッシュをSDメモリーに記憶する事で高速化する技術。
使用物
・SDメモリー ・・・・・・・・・・・・・・・・
眠っていたデジカメに入っていたやつ 2GB。
手順
・SDスロットにSDをセット。
・SDのプロパティーの
ReadyBoost タブで設定。
効果
・体感的に速くなった感じがした。(^_^;
・使っていないSDメモリーの有効利用という意味でOK。
■ ネットブック? Lavie BL300/T のOSを XP から Windows7
にしてみた。
使用物
・OS ・・・・・・・・・・・・・・・・
Windows 7 (Ultimete)
手順
・DVDドライブ( USB接続 ) に Windows7 32bit版をセットする。
・インストール指示に従う。
・何の問題もなく終了。
・視覚効果の調整にて "パフォーマンスを優先する" を選択、XP並みの速度となる。
■ Windows 上で Apache を 構築してみた。
使用物
・OS ・・・・・・・・・・・・・・・・
Windows XP (pro)
・ Apache ソース
・・・・・・ httpd-2.0.63-win32-src
・ 開発環境 ・・・・・・・・・・・ Visual
C++(R) 6.0
・ awk
・・・・・・・・・・・・・・・ gawk-mbcs-win32-20051223
手順
・httpd-2.0.63-win32-src を展開する。
・VC6 - プロジェクトを読み込む apache.dsw を選択。
・ビルド
・rand.c での定義されていないエラー
ファイル先頭に Windowsバージョンを宣言する。
#define _WIN32_WINNT 0x0501 // XP 0x0501 の様に
・cmd エラー発生、
gawk を 名前変更 awk にし、実行可能なディレクトリーへ置いておく。
■ DELL
XPS420のOS(VISTA)をXPにした。
使用物
・OS ・・・・・・・・・・ Windows XP (Pro)
・フロッピードライブ と ケーブル、FDメディア
・ドライバー SATA ・・・・・・・・( R173412.exe ) XPS420
・ドライバー チップセット・・・・・( R130391.EXE ) XPS420
・ドライバー ビデオ ・・・・・・・( 191.07_desktop_winxp_32bit_international_whql.exe
) from NVIDIA
・ドライバー オーディオ ・・・・( R124105.EXE ) XPS410を利用.
・ドライバー LAN ・・・・・・・・ ( PROXP.exe ) from INTEL
手順
・SATAドライバーを展開、FDへコピーしておく、
・XPのDVDにて立ち上げ(F12でCD選択)、上記SATAドライバーを追加ドライバーで読み込ませる。
・領域等を選択、フォーマット等を施し、通常のインストール手順を進める。
・各ドライバーをインストールし、好きにする。
注)文中に登場するソフトの著作権は各メーカーに属します。
また、内容を実行した全ての責任は持てません。
------------------------------------------------------------------------------------------------------------------
